Сонячна станція 30 кВт
Наша компанія гарантує генерацію наших сонячних електростанцій, і якщо станція не виходить на розрахункову потужність, ми виплачуємо вам неустойку. Приємний бонус – ми страхуємо всі свої сонячні електростанції від стихійних лих, граду, хуліганських дій та крадіжки власним коштом.
Основні технічні характеристики комплекту обладнання сонячної електростанції «Premium» на 30 кВт :
| Ціна за 1 Вт | 0.69 $ |
| Вартість станції «під ключ» | 20650 $ |
| Фактична потужність | 30 кВт |
| Кількість панелей | 60 шт |
| Займана площа даху | 143 кв. |
| Тип фотомодуля | Mono |
| Потужність панелі | 500 Вт |
| Потужність інвертора | 27 кВт |
| Тип інвертора | 3 фази/1 трекер |
Сонячна електростанція 30 кВт включає базовий набір:
- Сонячні панелі JA Solar ;
- Мережевий інвертор Fronius ;
- Засоби захисту Teplodometi ;
- Необхідний набір кабелів та конекторів;
- Комплект алюмінієвих металевих конструкцій на скатний дах;
- Монтаж сонячної станції;
У ціну не входить вартість оформлення паперів для збільшення потужності та ціна двонаправленого лічильника в комплекті з АСКОЕ для «зеленого» тарифу . Ціну дозволу збільшення потужності формує НКРЕКП. На даний момент вартість лічильника 350-400 $, вартість збільшення потужності залежить від розташування об’єкта та доступної інфраструктури (станції менше 5 кВт дозволу на збільшення потужності зазвичай не вимагає).
- Базова комерційна пропозиція не включає додаткові матеріали, заземлення, вартість доставки (для станцій малої потужності), транспортні витрати монтажної бригади.
- Ціни на попередні базові комплектації сонячної станції переглядаються раз на квартал згідно з актуальним курсом валют. При наданні остаточної комерційної пропозиції перерахунок цін на обладнання за актуальним курсом НБУ відбувається на день підготовки КП.
У комплект до мережної сонячної станції ми рекомендуємо систему фотоелектричного гарячого водопостачання !
Фотомодуль Q CELLS Hanwha Q.POWER-G5 270 6BB
Особливості:
Висока потужність фотомодуля завдяки 6ВВ технології, що підтверджено високою ефективністю у реальних умовах експлуатації.
Конкурентні ціни.
ККД перетворення до 17,4%.
Оптимальна генерація незалежно від погоди, низької освітленості та високої температури.
Високотехнологічна алюмінієва рама, сертифікована до снігових навантажень (5400 Па) та вітрових (4000 Па).
Гарантія 12 років на продукцію та 25 років на 82% генерації (97,5% номінальної потужності у 1й рік, після цього максимум 0,7% деградації на рік).
Розміри: 1650х991х35 мм. Вага: 18 кг. 3,2 мм загартоване скло.

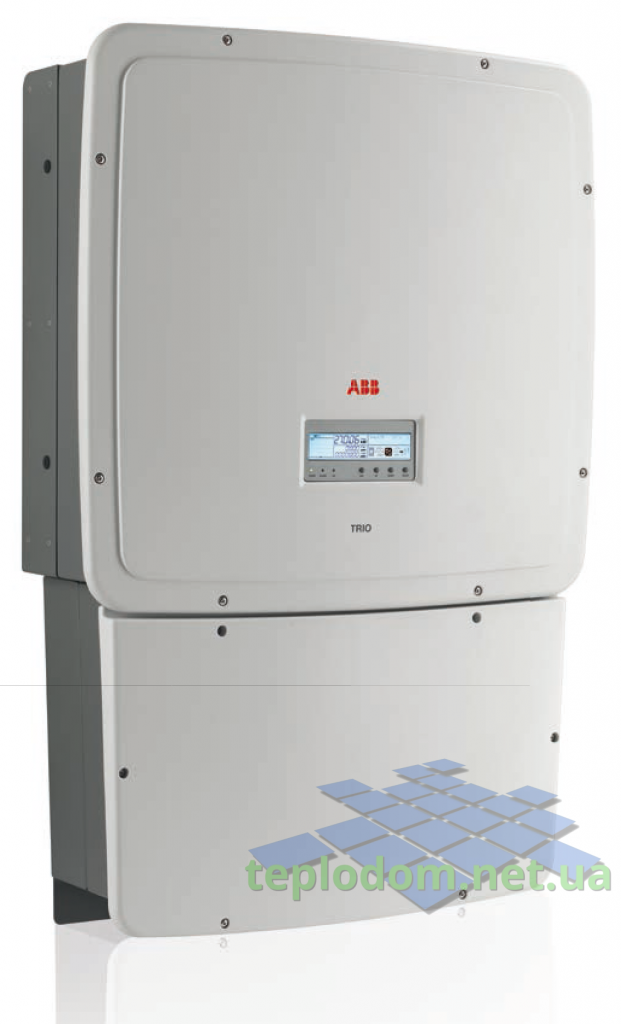

Сонячний інвертор для PV-електростанцій ABB TRIO-27.6-TL-OUTD
Серія 3-фазних мережних інверторів ABB , крім невеликих пристроїв для дому, включає моделі для промислового використання потужністю від 10 до 33 кВт. Високий коефіцієнт перетворення (ККД інверторів) – до 98,2% – роблять їх застосування оптимальним на сонячних електростанціях, що працюють за приватним або промисловим ” зеленим тарифом “. Інвертори відрізняються стабільно високим ККД на практично повному діапазоні напруги фотомодулів.
Завдяки двом незалежним трекерам MPPT, промислові інвертори потужністю 20 та 27,6 кВт здатні працювати з 2 різноорієнтованими полями фотоелектричних модулів.
Особливості інвертора ABB TRIO-27.6-TL-OUTD :
- Європейське складання;
- Чиста синусоїда;
- 3 фази;
- Безтрансформаторна технологія;
- ККД до 98,2%;
- Вбудований захист від перевантажень та коротких замикань;
- Моніторинг та налаштування з дисплея та через інтернет;
- природна конвекція для охолодження;
Характеристики
- Максимальна вхідна потужність DC на 1 MPPT – 16 кВт
- Кількість фаз – 3
- Діапазон напруги роботи МРРТ – 500 – 800 В
- Кількість МРР трекерів – 2
- Кількість входів DC – 6
- Номінальна вихідна потужність АС – 27,6 кВт
- Номінальна повна потужність АС – 30,67 кВА
- Номінальна вихідна напруга – 400 В
- Графічний інтерфейс
- Ступінь захисту – ІР65
- ККД – 98,2%
- Вага – 75кг
- Гарантія – 5 років
Захист мережевих інверторів Teplodom- ETI
У цій комплектації для захисту ми використовували шит власної комплектації для змінного струму AC Teplodom-ETI та шит постійного струму DC Teplodom-ETI . У нас можна замовити як бюджетну базову комплектацію захисного обладнання, так і повний комплект для захисту кожного стрінгу сонячної станції.
Серія захисного обладнання для мережевих інверторів Teplodom-ETI дозволяє виключити пошкодження фотоелектричних інверторів та фотомодулів, спричинені короткими замиканнями, різкими змінами параметрів мережі загального користування, ударами блискавки та ін.
Всі повні комплектації щитів Teplodom-ETI мають 2-й клас захисту від перенапруги та максимальний струм спрацьовування 40 кА. Вбудований вимикач-роз’єднувач дає можливість швидко та безпечно виконати аварійне відключення станції.
Комутаційне обладнання
Конектори MC-4
MC4 – це стандарт герметичних роз’ємів сонячних батарей, що застосовується у всьому світі. З їх допомогою можна зібрати фотомодулі в паралельну або послідовно-паралельну сонячну батарею.
Цей товар складається з двох основних пластикових конекторів: позитивного (1 штука) і негативного (1 штука) контакторів (тато і мама — повсякденна назва) та двох втулок покритих сріблом.
Оскільки всі виробники (точніше всі заводські виробники) випускають сонячні батареї з даним типом конекторів, то конектори MC4 підходять для комутації між собою сонячних батарей як Європейських, так і Азіатських виробників. Застосування конекторів MC4 полегшує монтаж сонячних панелей та забезпечує надійне герметичне погодне з’єднання.
Параметри гнізда MC4:
- Максимальний робочий струм, А – 30
- Максимальна робоча напруга, В – 1000
- Довжина роз’єму, мм. – 56
- Діаметр роз’єму, мм. – 17
- Діаметр контакту, мм -4
- Максимальний переріз кабелю: – 4 чи 6 кв.мм.
- Температура експлуатації – від -40 ° C до +90 ° C
- Клас захисту в підключеному стані – IP67
Кабель АВВГ 4х16
Кабель силовий алюмінієвий АВВГ застосовується для стаціонарного прокладання в системах побутової та промислової електропроводки. Кількість жил 4. Товщина струмопровідної жили 16 мм.
Кабель для сонячних систем
Кабель призначений для комутації фотоелектричних систем. Ідеально підходить для невеликих приватних сонячних станцій. Застосування цього кабелю дозволить уникнути можливих проблем при експлуатації сонячних батарей та спрощує монтаж станції. Кабель чорного кольору зазвичай застосовується для мінусового провідника, червоний кабель для плюсового провідника.
Характеристики виробу відповідають технічним стандартам. Кабель стійкий до несприятливого впливу довкілля.
Кількість елементів комутаційного обладнання для наших базових сонячних систем вирахована з умов оптимального розташування фотомодулів та інвертора.
Комплект металевих конструкцій на скатний дах
Вибір монтажних конструкцій – важливий етап проектування сонячної станції. Насамперед ми звертаємо увагу до якість товару, т.к. наші сонячні системи повинні працювати понад 30 років з мінімальним обслуговуванням. На даний момент наша фірма може запропонувати декілька видів монтажних конструкцій із алюмінію та сталі від різних виробників.
У базовій комплектації використані алюмінієві або сталеві оцинковані профілю та алюмінієві притискні елементи для монтажу фотомодулів на скатний дах з кутом до 60 градусів з металочерепиці. Це універсальне, довговічне та оптимальне за ціною рішення. Дані кріплення дають можливість розташувати фотомодулі як вертикально, так і горизонтально.
Наша монтажна бригада професійно виконає встановлення кріпильних конструкцій у найкоротші терміни.

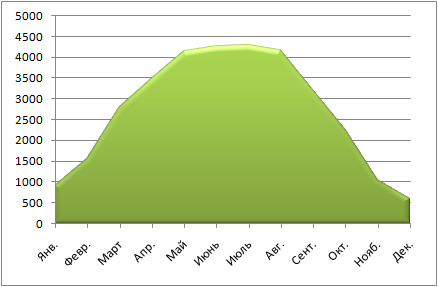

Графік продуктивності сонячної станції 30 кВт, кВт * год

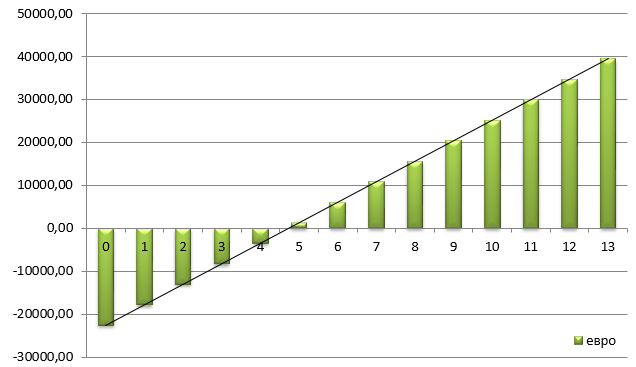

Термін окупності сонячної станції 30 кВт – 4,0 років
