BIPV , що з англійської можна перекласти як сонячні панелі інтегровані в будівлю — це новий виток у розвитку сонячної енергетики в умовах міської забудови.
Наша презентація glass/glass BIPV сонячних панелей
ЗМІ про BIPV семінар ” Як харків’яни опановували нову технологію BIPV сонячних електростанцій “.
Технічні характеристики сонячних батарей BIPV glass/glass
Сонячні панелі Solitek SOLID Solrif
Сонячні панелі Solitek SOLID Pro
Системи кріплення для інтегрованого сонячного даху Solrif
Системи BIPV – універсальна технологія майбутнього, яке вже настало зараз!
Майбутнє фотоелектрики за BIPV-системами. За міцністю ці прозорі сонячні панелі не відрізняються від традиційних будівельних матеріалів, які використовуються для встановлення дахів та облицювання фасадів будівель, а за потужністю від стандартних фотомодулів, їх можна використовувати при будівництві практично будь-яких архітектурних споруд.
Переваги використання BIPV-технологій для фасаду чи даху будівлі просто очевидні! Переваги економічного, технологічного та естетичного характеру. BIPV-установки можуть приносити постійний пасивний дохід протягом 25-30 років у вигляді отриманих грошей за продаж у централізовану мережу електроенергії або у вигляді заощаджених грошей за купівлю електроенергії в мережі.
BIPV системи, встановлені, як елемент архітектурної будови, дуже оригінально виглядають з боку і можуть бути багатофункціональними. Першими, хто розробив кріплення BIPV-панелей, була швейцарська компанія ErnstSchweizer AG. Система Solrif дозволяє встановити справжній сонячний дах у вашому будинку, він успішно застосовується в європейських країнах, а зараз, завдяки нашій компанії, він став доступним і в Україні.
При встановленні на будівлі сонячних фотомодулів досягти оптимального розміщення практично неможливо, тому що в цьому випадку все залежить від архітектурних форм. Значною мірою компенсувати далеко не ідеальне розташування фотомодулів щодо сторін світла та лінії обрію може допомогти правильний підбір сонячних батарей, виходячи з особливостей їх властивостей. Обсяги втрат сонячної енергії залежать від типу використовуваних фотомодулів (у монокристалічних цей показник високий, тонкоплівкові панелі менш залежні від температури).
У наземних сонячних станціях передбачено вентиляцію задньої частини панелі. Інтегровані системи є єдиним цілим з конструкцією будівлі, і потрібне примусове охолодження сонячних модулів. Також можливий ще варіант – включення сонячних модулів у систему терморегуляції будівлі – BIPV-панелі стають також частиною вентиляції. Вплив затіненості можна зменшити за рахунок продуманого планування та проектування об’єкта, щоб забезпечити максимальне значення падаючого сонячного випромінювання (проведення моделювання денної та річної траєкторії тіней, щоб оптимізувати розміщення сонячних модулів, їхню орієнтацію та положення у структурі будівлі).
Тонкоплівкові модулі демонструють більшу ефективність порівняно з кристалічними системами під час роботи в умовах низького освітлення. Вони демонструють досить ефективну роботу в похмуру погоду або розміщення на північній стороні будівлі. Також варто враховувати спектральну чутливість (кристалічні сонячні панелі поглинають переважно довгохвильове випромінювання, а тонкоплівкові модулі працюють у ширшому діапазоні хвиль, тому вони стабільніші за похмурої погоди).
Якщо взяти BIPV-системи, інтегровані в домоволодіння, то піки споживання електроенергії припадають на ранковий та вечірній час доби, а пік генерації припадає на денний час. А якщо говорити про громадські будівлі або офісні (ділові) центри, то в цьому випадку піки генерації та споживання електроенергії практично збігаються (денний час). Ступінь багатофункціональності фотомодуля як будівельного матеріалу визначається структурою та дизайном, від яких безпосередньо залежать аспекти технічного, архітектурного та економічного проектування. Особливості та переваги BIPV-систем: легкість та прозорість фотоелектричних панелей; захист від сонця; екранування; елемент архітектурного дизайну; терморегулювання; звукоізоляція.
BIPV системи: особливості розвитку та перспективні галузі застосування
Згідно зі звітом SEIA (Solar Energy Industries Association), найбільше зростання установки фотоелектричних систем в останні роки було відзначено в сегменті приватних домоволодінь. Проглядається дві основні тенденції: збільшення ефективності приватних сонячних електростанцій, їх зростання і потужності і автономних систем (технологічний фактор) і необхідність фотомодулів якомога природніше вписуватися в архітектурний стиль будинку (естетичний фактор). Слід розрізняти два поняття: випромінювання); та BIPV (фотоелементи інтегровані в будівлю, виконують ті ж функції, як і елементи на місце яких вони вбудовані; установка планується на етапі проектування самої будівлі, їх демонтаж можливий лише за умови заміни їх на рівноцінні будівельні матеріали).
Особливості проектування будинків із BIPV можна умовно поділити на дві групи: 1) Оптимізація розташування фотоелектричних модулів з метою отримання максимальних обсягів генерації електроенергії; 2) Розробка архітектурно-будівельних проектів будинків із BIPV. Установка BIPV-систем є відносно новим напрямом, тому потребує підвищення кваліфікації будівельників-монтажників. На сьогоднішній день компанія Теплодом.Нет.Юа готова провести навчання, консультацію та практичні послуги як на етапі проектування, так і безпосередньо при виконанні будівельно-монтажних робіт.

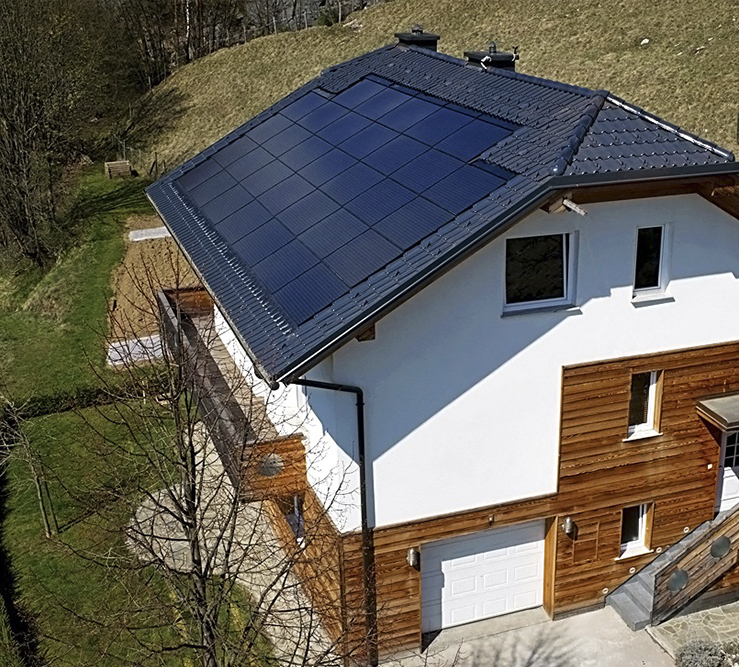

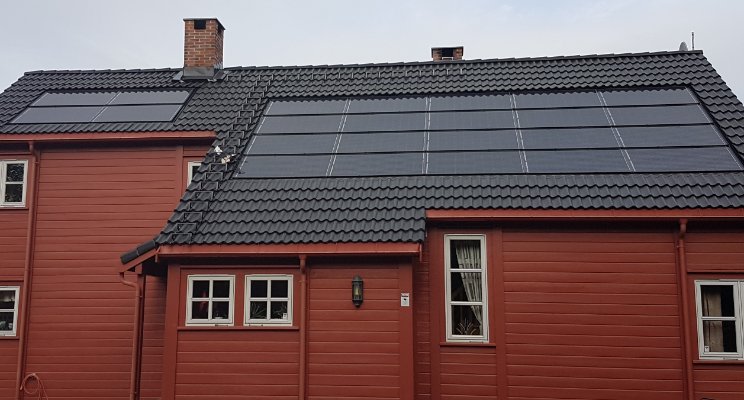

У зв’язку з неестетичності звичайних сонячних батарей та їх нагромадженням на будівлях користується популярністю встановлення нових архітектурних проектів з використанням BIPV-технологій як функціональних будівельних матеріалів. BIPV-модулі на даху домоволодіння можуть виглядати як звичайна черепиця. “Електрочерепиця” здатна пропускати сонячне світло, виглядаючи непрозорою, якщо дивитися на неї не під прямим кутом. Вартість «сонячної черепиці» з часом стане порівнянною із традиційним покрівельним покриттям, і перші зразки мають з’явитися на ринку вже влітку 2017 року, про це заявив Ілон Маск. «М’яка черепиця» – це різні варіанти рулонних покриттів на основі бітуму, один з найпопулярніших у будівельників матеріалів для покрівельних покриттів. Також виробники готові запропонувати дуже схожий тонкоплівковий ламінат, який поєднує властивості бітумного покриття і сонячної батареї.

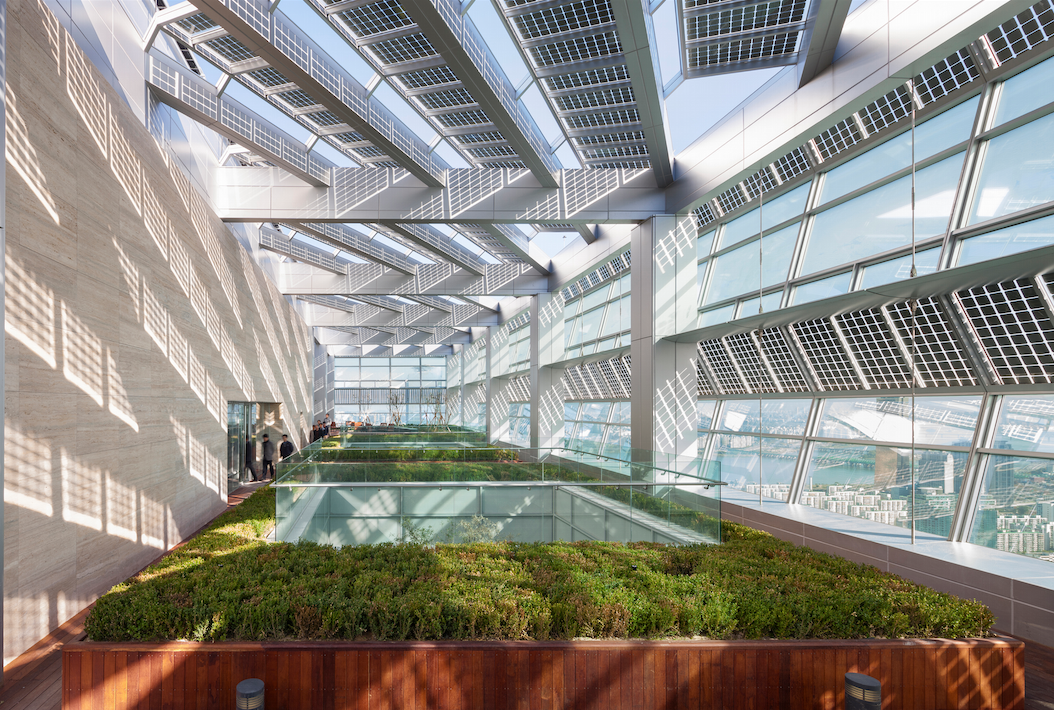

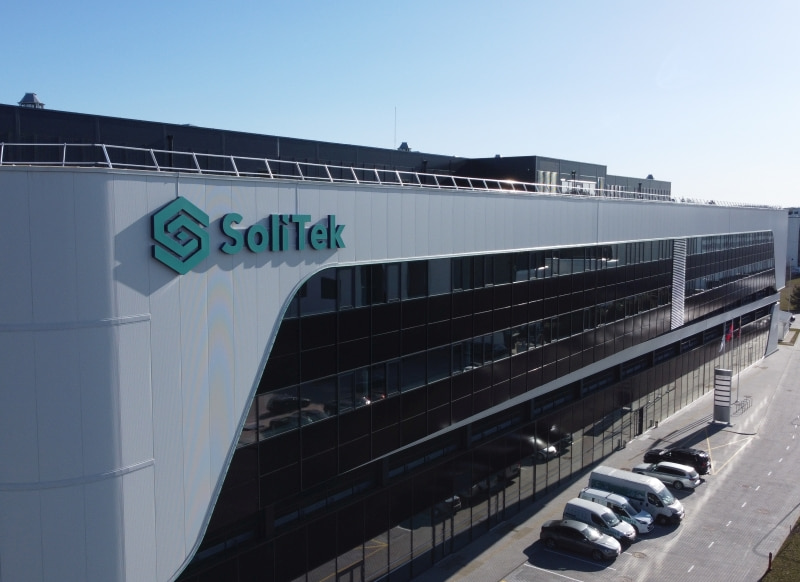

Останнім часом сонячні батареї використовуються архітекторами як фасадні панелі, які можуть бути естетично привабливі і дозволяють створювати інноваційні фасади будівель. Скління вікон – напрямок, що активно розвиваються, і один з найбільш перспективних на ринку. Технологія встановлення «сонячних» вікон полягає у використанні тонкоплівкових прозорих сонячних батарей, які наносяться просто поверх скла. Останнім часом проводяться активні розробки альтернативних варіантів «сонячних вікон», за яких фотоелектричні елементи стають безпосередньою частиною не тільки вікна, а й самого скла. Останнім часом найефективнішими з точки зору ціни та якості серед BIPV-технологій є системи, побудовані на основі кремнієвих кристалічних модулів «скло-скло», які вважаються дешевими як традиційні сонячні панелі, а також виглядають дуже естетично, як тонкоплівкові фотомодулі. Головна перевага таких модулів – це те, що вони здатні витримувати великі навантаження сонячної енергії (8000 Ра). По навантаженням батареї скло/скло 1,5 перевищують звичайні сонячні установки.

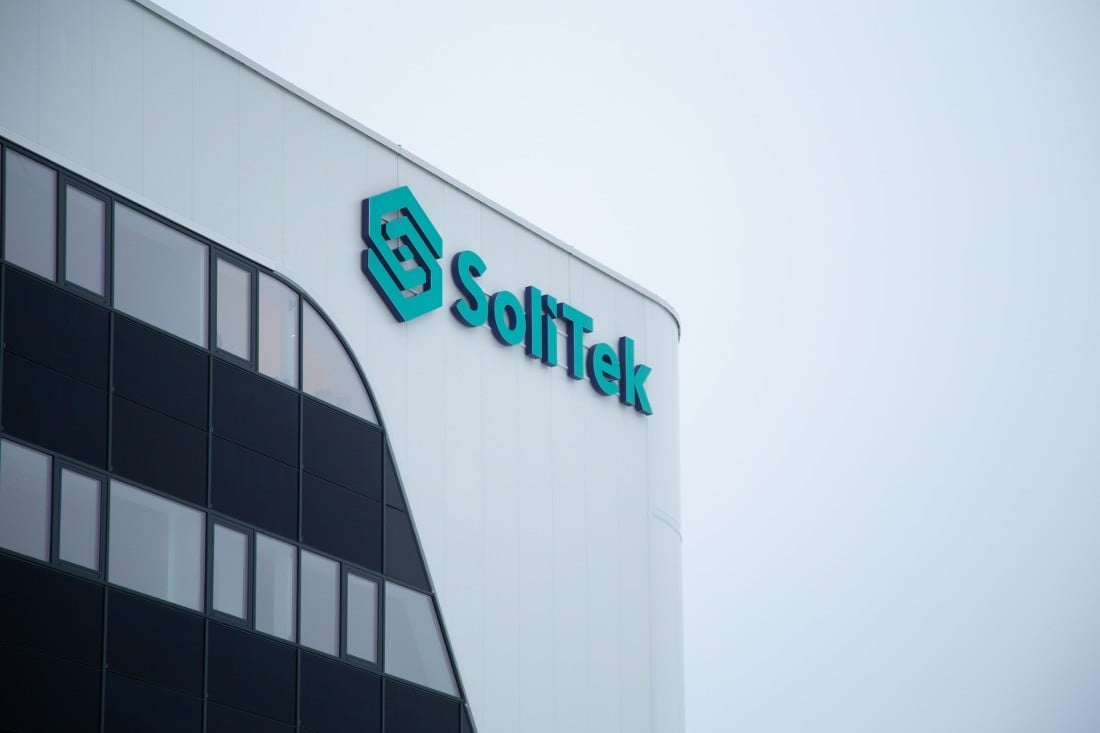

На сьогоднішній день найкращою пропозицією на ринку України є модулі компанії Solitek cells . На відміну від звичайних сонячних батарей, вони мають ще один – надійність і довговічність.
Стандарт, який змінить майбутнє сонячної енергетики
Новий європейський стандарт, що визначає параметри BIPV-технологій, може назавжди змінити вигляд сучасних міст! Він вступив у дію в листопаді 2016 року і йдеться про BIPV-електростанції на сонячній енергії, які вбудовані в будівлі.
Незважаючи на те, що сьогодні частка BIPV на ринку сонячної енергії становить не більше 1%, стандарт EN 50583 може змінити цю ситуацію, призвести до швидкого зростання кількості вбудованих BIPV-елементів у містах. Основною особливістю стандарту є те, що він чітко окреслює параметри та визначення BIPV, надаючи їм рівні права із звичайними будівельними матеріалами.
Стандарт був прийнятий протягом п’яти років і зараз пройшов узгодження в Англії, Франції та Німеччині. Відповідно до стандарту, інтегрованими фотоелектричними панелями вважаються тільки ті, згідно зі стандартом EN 50583, які, будучи витягнутими з будівлі, повинні бути замінені іншими будівельними матеріалами або конструкціями, щоб уникнути порушення цілісності будівлі. Далі стандарт чітко визначає ролі, в яких можуть виступати сонячні електростанції. Також стандарт визначає п’ять способів встановлення фотоелектричних елементів. Важливо також відзначити, що у новому стандарті описано спеціалізацію BIPV.
Якщо узагальнити, то стандарт включає фотоелементи у вже наявні схожі норми для скляних фасадів, куполів та дахів, роблячи їх рівноправними серед інших будівельних матеріалів.
Сфери застосування BIPV технології
- Вентильовані та вбудовані фасади будівлі;

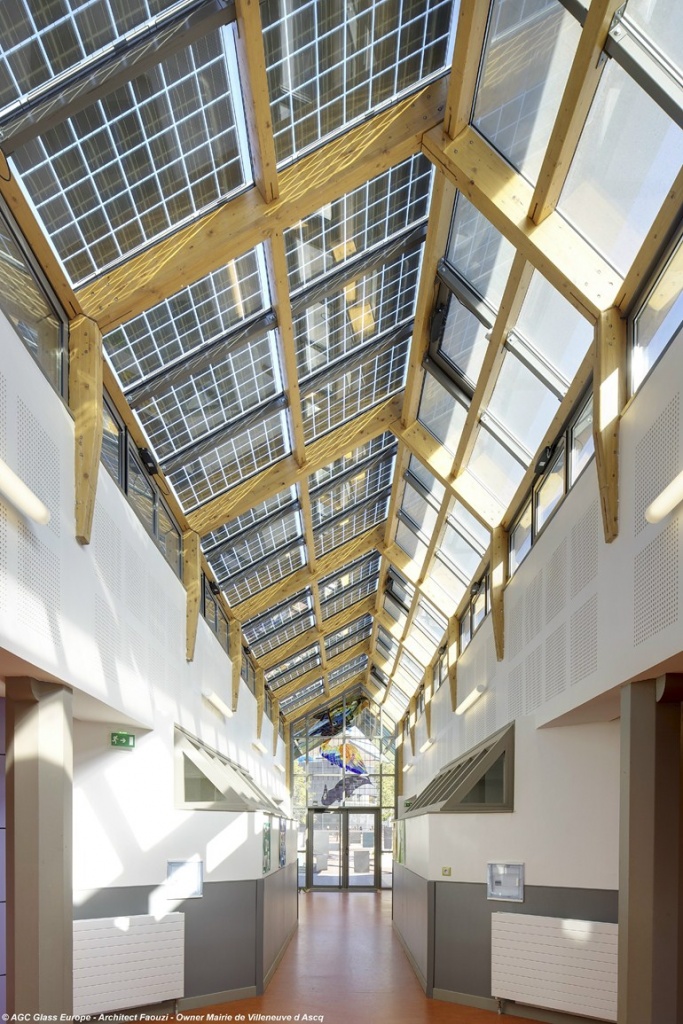

- Засклення, лоджії, атріуми, балюстради;
- Покрівельне покриття скатного даху;

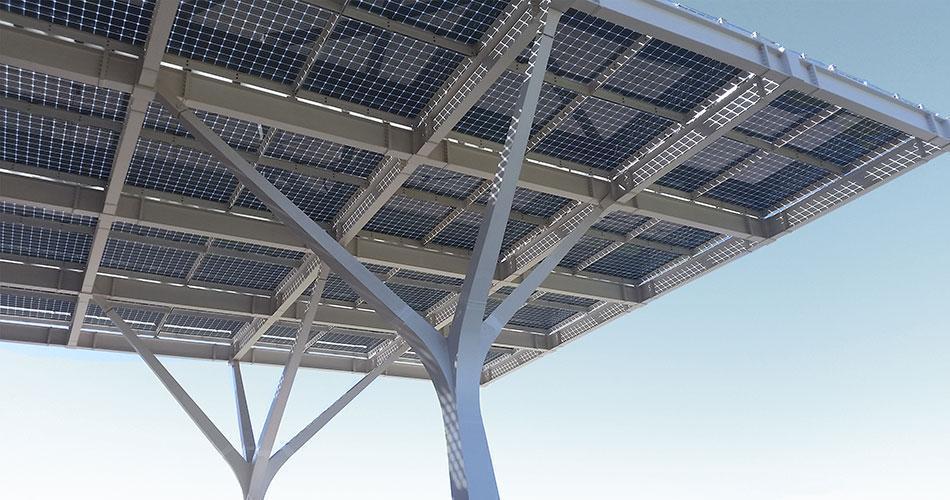

- Навіси для автомобілів;
- Тіньові навіси та тераси для дому чи бізнесу;

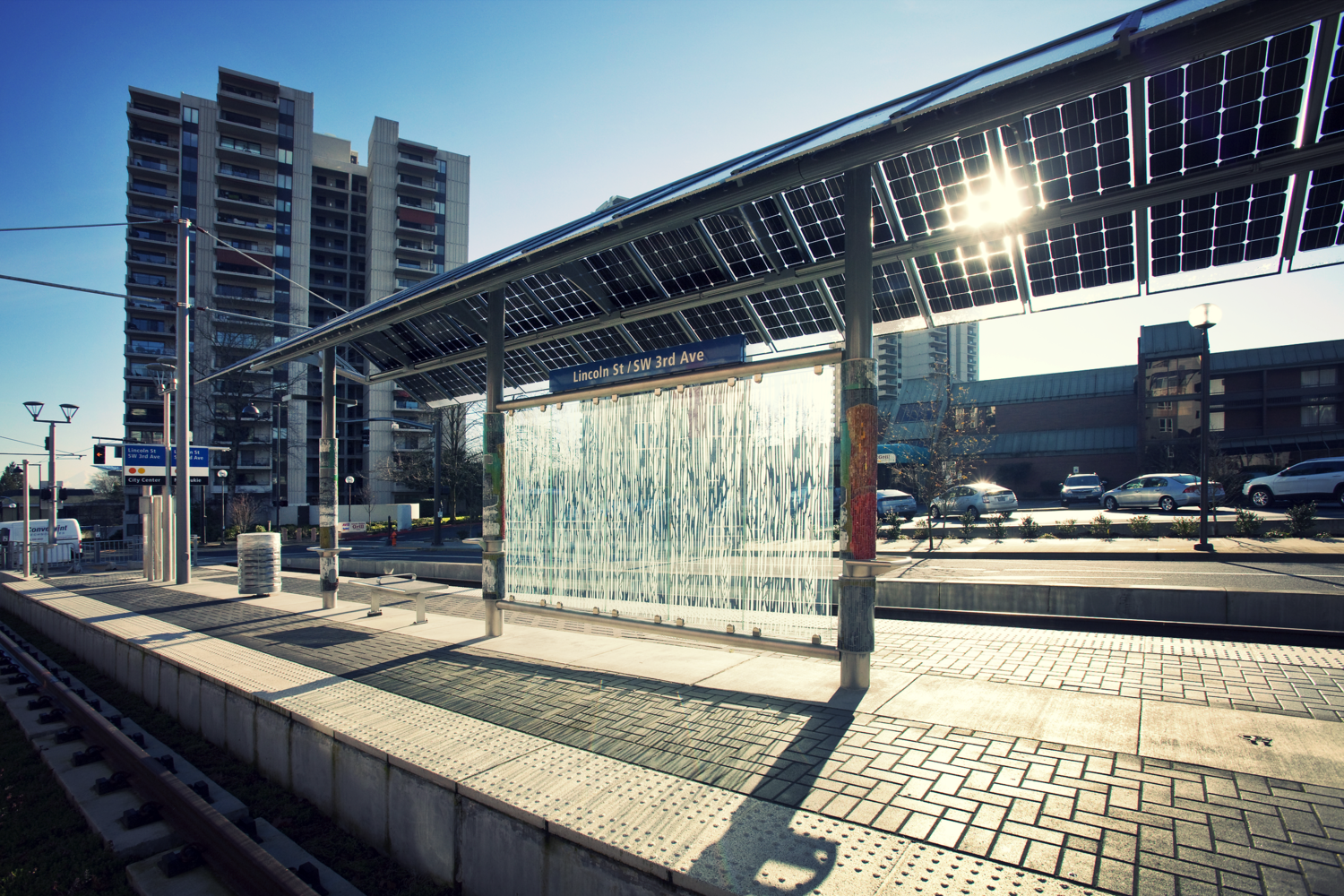

- Зупинки громадського транспорту та паркування для велосипедів;
- Теплиці;
Установка BIPV сонячних систем для самозабезпечення потреб будівлі в електроенергії
BIPV системи – це розшифровується як фотомодулі, інтегровані в архітектурні конструкції будівлі. Говорячи простими словами, це крем’яні фотомодулі, виконані за інноваційною технологією скло/скло. Де замість класичних притисків панелей використовуються будівельні конструкції будівлі.
За міцністю та продуктивністю скло/скло панелі перевершують класичні рамні сонячні фотомодулі та є будівельним матеріалом. Такі фотомодулі йдуть у стандартних розмірах десь 1 на 1,7 метра та 1 на 2 метри. Це стандартний розмір фасадних профілів. Потужність фотомодуля теж стандартна по ринку: 270-280 Вт для полікрем’яних та 290-310 Вт для монокремневих панелей. BIPV фотомодулі випускають із різною світлопропускною здатністю, яка залежить від відсотка заповнення панелі самими кремнієвими селами. Сонячні модулі з 30-45% пропускання світла ідеально підходять для організації природного освітлення коридорів, атріумів, цехів заводів чи торгових центрів.
І краса в тому, що ви їх можете зібрати, як конструктор, у будь-якій зручній для вас комбінації. І закрити, залатати ними будь-яку ділянку фасаду чи покрівлі вашої будівлі, використовуючи їх у комбінації із традиційними оздоблювальними матеріалами.
Наприклад, є у вас південна сторона будівлі, яку ви плануєте ушляхетнити – так використовуйте її з вигодою! – поставте туди систему на BIPV фотомодулях. Тобто не біда, якщо у вас немає місця на даху під класичну сонячну станцію. BIPV саме з легкістю стане там, де на вашій будівлі є вільні ділянки – на стіну, на скатний дах, куди вам більше подобається. Можливе створення холодних і теплих фасадних систем.
Яким типу бізнесу підійдуть BIPV системи.
Тут важливо, щоб такий бізнес був досить енерговитратним. Таким чином вся електрика, що генерується, буде відразу ж споживатися навантаженням вашої будівлі.
Тобто, BIPV системи ідеально підійдуть для ТРЦ, заправок, офісних будівель, готелів, баз відпочинку, фабрик. Вам просто потрібно встановити на всі ваші вільні площі BIPV фотомодулі і забути про рахунки за електроенергію. Як вантаж із плечей звалиться!
Ще цікавіше – BIPV конструкції можна використовувати як тіньове скління. Наприклад, якщо вам не потрібно, щоб світло проходило через вікно – поставте туди фотомодуль. Якщо ви все одно ставите на вікно супермаркету скло-дзеркало або затемнюєте скло плівками, краще замість цього використовувати фотомодуль.
Залежно від можливої встановленої потужності BIPV панелей та власного споживання будівлі можна спроектувати системи на часткову компенсацію власного споживання та економії на оплаті за електрику. А також створити пасивну чи навіть активну будівлю!
BIPV фотомодулі – це ще й універсальне дизайнерське рішення. У цьому і можливість додаткової економії на монтажних роботах для новобудов і будинків, що є реконструкції, т.к. не треба платити вперше за встановлення фасаду/покрівлі будівлі, а потім за монтаж самих сонячних батарей поверх нового фасаду. За термінами окупності – тут він трохи більший, ніж якби ви підключили зелений тариф. Але нагадуємо, що це якраз рішення для тих, кому зелений тариф якраз і не підходить.
Наші пропозиції та послуги
Ми пропонуємо послуги з проектування систем на BIPV технологіях, постачання необхідного обладнання та виробництво комплектуючих, а також будівництво та пуско-налагодження систем генерації електроенергії. Можливість створення автономних систем або станцій із резервуванням електроенергії на випадок раптового вимкнення. А також надаємо допомогу, якщо сонячну станцію буде оформлено за «Зеленим тарифом» або спроектовано на компенсацію власного споживання об’єкта.
За підтримки заводу-партнера, що виробляє алюмінієві та металопластикові профілі для скління та фасадних систем, ми готові запропонувати унікальні українські рішення щодо інтеграції фотоелектрики в об’єкти будівництва. Планується виробництво склопакетів для теплих зон, а також інтеграція фотомодулів в алюмінієві фасадні системи та системи монтажу сонячних панелей на класичні вентильовані фасади.
Термін окупності BIPV сонячних станцій
Т.к. установку BIPV-системи найрентабельніше передбачити на етапі проекту будівництва або реконструкції об’єкта, то наша пропозиція буде цікава бізнесменам і підприємцям, хто планує будівництво торгових центрів, розважальних центрів, офісних будівель, банків, теплиць, малих архітектурних форм, електрозаправних станцій, зупинкових павільйонів громадського транспорту, з можливість. передбачені скляні фасади або великі засклені площі або важливо підкреслити свою компанію, як еко-дружню і соціально відповідальну.
Також наші покрівельні системи будуть цікавими як юридичним особам для покриття власного споживання електроенергії об’єктом, так і фізичним особам для підключення сонячної станції до спільної української енергомережі. Головною особливістю BIPV сонячної покрівлі є те, що вона замінює класичне покриття даху, наприклад, керамічну черепицю, але на відміну від неї така покрівля ще генеруватиме електроенергію, а отже можна говорити про її термін окупності.
Використання BIPV систем генерації електроенергії, на відміну класичних сонячних станцій, цікаво тим, що дозволяє задіяти більше вільної корисної площі, тим самим максимізувати встановлену потужність сонячної станції. При цьому електроенергію можна використовувати на потреби самої будівлі (кондиціювання, освітлення, робота оргтехніки та інших електропристроїв) або продавати державі за «Зеленим тарифом» .
При нинішній ціні за електроенергію для юридичних осіб можна говорити про термін окупності систем, що працюють на компенсацію власного споживання в 10-12 років, враховуючи додану вартість фотоелектричних модулів до вартості звичайної будівельної конструкції або покрівлі. Для сонячних станцій на 30 кВт працюючих за «Зеленим тарифом» термін окупності складе 5-6 років, що можна порівняти з класичною сонячною станцією, змонтованою поверх покрівлі.
