Будуючи сонячну електростанцію не слід упускати з уваги пристрій захисту фотомодулів та захист мережевого інвертора. Захист сонячної станції – це гарантія довгого та безпроблемного життя вашої сонячної станції і головне – це ваша безпека під час експлуатації.
Тому ми проектуємо захист інвертора та захист сонячних батарей на надійному обладнанні ABB Італія та ETI виробництва Словенії. Є кілька варіантів захисту мережевого інвертора – від бюджетних варіантів до повного захисту кожного стрінгу! І відповідно можна надати як дешево мінімальний захист фотомодулів від короткого замикання, так і повний блискавкозахист та захист від перенапруг інвертора та сонячних батарей.
Обладнання захисту ми підбираємо індивідуально під характеристики кожного інвертора та параметри системи, тому наші сонячні станції гарантовано матимуть якісно спроектовані захисти під ваші потреби. Також можна замовити готові щити захисту для кожної моделі інвертора нашого у постачальника.
Що входить до системи захисту сонячної станції?
Захист сонячної станції включає:
- Щит захисту постійного струму (DC) для сонячної електростанції.
- Щит захисту змінного струму (AC) для сонячної електростанції.
- Контур заземлення.
З боку DC, на якій розташовані сонячні панелі, необхідно встановити запобіжники з власниками по одному на кожну + та – систему. Вони дозволять захистити фотомодулі та інвертор від короткого замикання, перевантаження, зворотних струмів. Далі треба встановити обмежувач перенапруги (ОПН) для захисту обладнання від прямих та наведених імпульсів (блискавка). І Роз’єднувач-вимикач, щоб безпечно створити розрив ланцюга для відключення DC-контуру під час проведення ремонтних та сервісних робіт.
Для сонячних станцій, що мають у своїй схемі акумуляторні батареї, необхідно встановити ножові запобіжники з тримачами, для захисту АКБ та інвертора від струмів короткого замикання, перевантаження та зворотних струмів.
По стороні змінного струму (AC) встановлюють автоматичні вимикачі (кожну фазу і нуль), для захисту від струмів, що перевищують певний номінал (короткого замикання). Диференційне реле ( або ПЗВ + вимикач автомата) , для захисту від струмів витоку, тобто. що захищає людину від ураження струмом при дотику до елементів системи. І обмежувачі перенапруг (ГНН) для захисту від наведених імпульсів перенапруги.
Заземлення сонячної станції
Заземлення обладнання сонячної станції – це обов’язкова умова безпечної роботи будь-якої електричної системи. Для роботи обмежувача перенапруг (ОПН) необхідний контур заземлення.

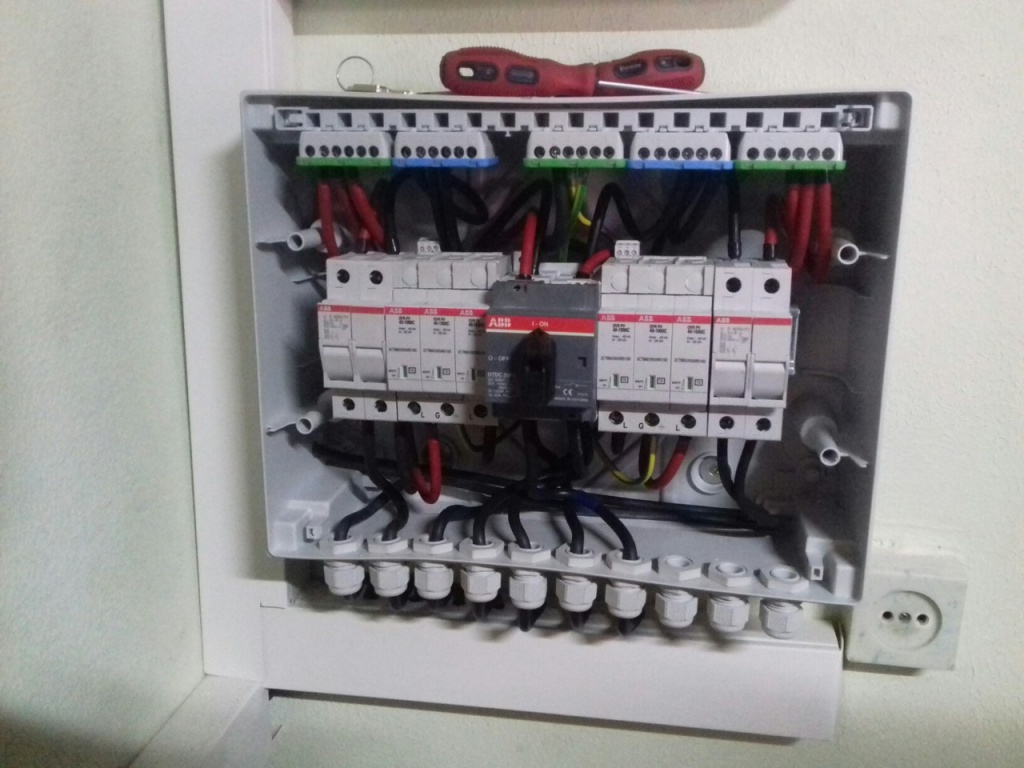

Щити захисту Teplodom - ETI ( ABB )
Більшість сучасних інверторів мають вбудований захист у вигляді запобіжників. Але, як показує практика для додаткового захисту та швидкої їх заміни, зручніше винести цей елемент у спільну скриньку захисту.

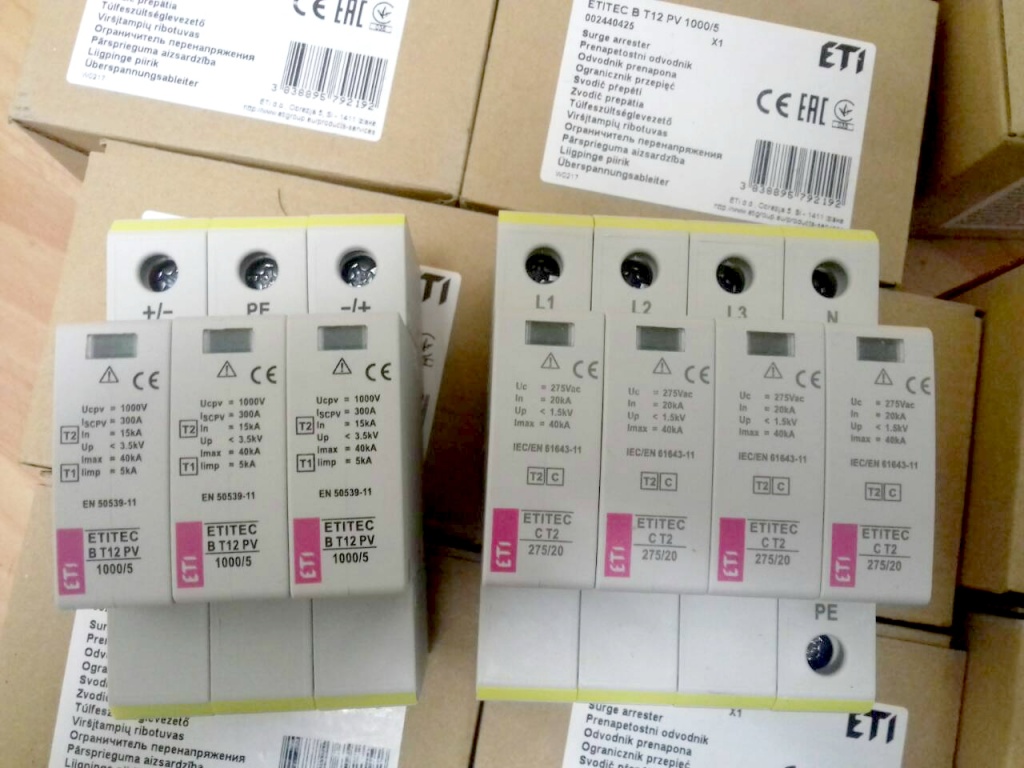

Всі повні комплектації щитів захисту Teplodom – ETI ( ABB ) мають 2-й клас захисту від перенапруги. Вбудований вимикач-роз’єднувач дає можливість швидко та безпечно виконати аварійне відключення станції.
Серія захисного обладнання для мережевих інверторів Teplodom — ETI ( ABB ) дозволяє виключити пошкодження фотоелектричних інверторів та фотомодулів, спричинені короткими замиканнями, різкими змінами параметрів мережі загального користування, ударами блискавки та ін.
