Сонячна станція 3 кВт
Наша компанія гарантує генерацію наших сонячних електростанцій, і якщо станція не виходить на розрахункову потужність, ми виплачуємо вам неустойку. Приємний бонус – ми страхуємо всі свої сонячні електростанції від стихійних лих, граду, хуліганських дій та крадіжки власним коштом.
Не пропустіть Акцію!
Основні технічні характеристики обладнання сонячної станції «Econom» на 3 кВт :
| Ціна за 1 Вт | 1,16 $ |
| Вартість станції «під ключ» | 3500 $ |
| Фактична потужність | 3.08 кВт |
| Кількість панелей | 9 шт |
| Займана площа даху | 16 м кв. |
| Тип фотомодуля | Mono |
| Потужність панелі | 340 Вт |
| Потужність інвертора | 3 кВт |
| Тип інвертора | 1 фаза/1 трекер |

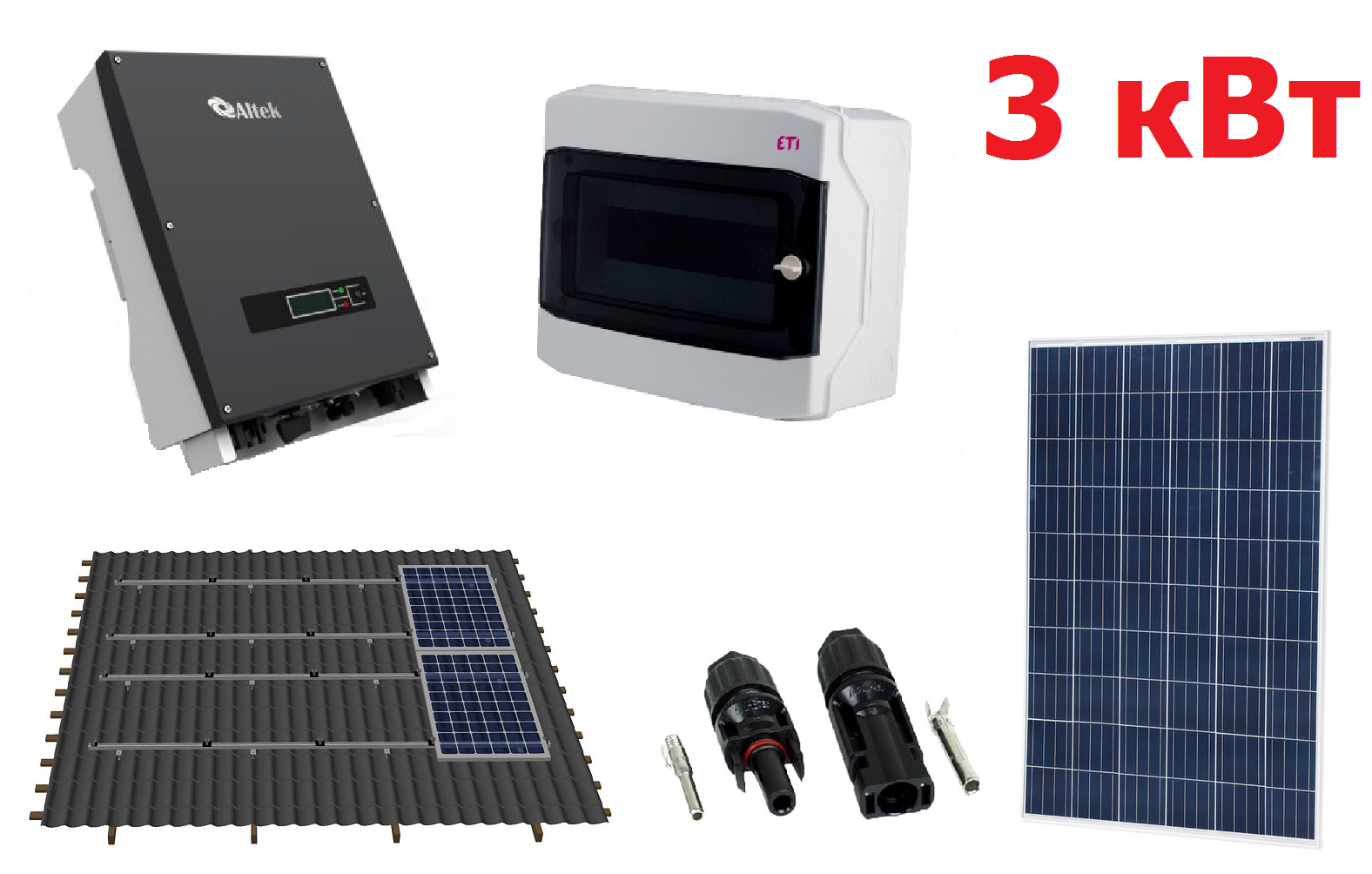

У ціну базового набору входять :
- Сонячні панелі Risen 500, Ulica 340 ;
- Мережевий інвертор KSTAR, Altek ;
- Засоби захисту Teplodom-ETI ;
- Необхідний набір кабелів та конекторів;
- Комплект металевих конструкцій на скатний дах;
- Монтаж сонячної станції;
У ціну не входить вартість оформлення паперів для збільшення потужності та ціна двонаправленого лічильника в комплекті з АСКОЕ для «зеленого» тарифу . Ціну дозволу збільшення потужності формує НКРЕКП. На даний момент вартість лічильника 350-400 $, вартість збільшення потужності залежить від розташування об’єкта та доступної інфраструктури (станції менше 5 кВт дозволу на збільшення потужності зазвичай не вимагає).
- Базова комерційна пропозиція не включає додаткові матеріали, заземлення, вартість доставки (для станцій малої потужності), транспортні витрати монтажної бригади.
- Ціни на попередні базові комплектації сонячної станції переглядаються раз на квартал згідно з актуальним курсом валют. При наданні остаточної комерційної пропозиції перерахунок цін на обладнання за актуальним курсом НБУ відбувається на день підготовки КП.
У комплект до мережної сонячної станції ми рекомендуємо систему фотоелектричного гарячого водопостачання !
Фотомодуль ASP Poly номінальною потужністю 310 Вт
Компанія Altek український виробник полікристалічних фотоелектричних модулів з більш ніж 10-річним досвідом у постачанні та виробництві фотовольтаїчного обладнання. Виробничі потужності компанії розташовані в Китаї, якість товару та відповідність заявленим характеристикам технічних параметрів обладнання тестуються та гарантуються компанією. Устаткування має європейські сертифікати.
Полікристалічні фотомодулі ASP-310P мають найвищий показник ефективності в галузі — 16%. Допуск за потужністю гарантовано позитивний і становить ±3%.
Технічні характеристики:
- 1. Напруга ХХ – 45,1 В;
- 2. Струм КЗ – 9,05 А;
- 3. Номінальна напруга-36,5 В;
- 4. Струм МРРT – 8,5 А;
- 5. Розмір – 1956х992х40;
- 6. Вага – 22,5 кг;
- 7. Країна виробник – Китай;
Модель Altek ASP-310P-72/4BB утворена 72 фотоелементами із полікристалічного кремнію. Одна з особливостей даних сонячних батарей – наявність у кожному осередку чотирьох струмопровідних шин. Це порівняно нова технологія 4ВВ, що помітно покращує експлуатаційні характеристики обладнання. Від механічних пошкоджень, а також попадання пилу, вологи фотоелементи захищені надміцним прозорим склом. Конструкція поміщена в алюмінієву раму, що підвищує її міцність та надійність. Потужність фотоелектричного модуля – 310 Вт.
- Конструкція розподільної коробки та bypass-діоди захищають модуль від перегріву та ефекту “hot-spot“.
- Стійкість фотомодуля до вітрових (120 км/год) та снігових (5400 Па) навантажень.
- Виробнича гарантія на шлюб та матеріали (5 років).
- Гарантія 90% продуктивності – 12 років; 82% продуктивності – 25 років;
Переглянути специфікацію виробника– OEM Poly310w
Мережевий інвертор AKSG-3K-SM
Для того, щоб фотоелектрична батарея генерувала максимальну кількість потужності, для даного мережного інвертора AKSG-3K-SM було взято силові пристрої нового типу, а на стороні постійного струму використовується просунутий алгоритм стеження за точкою максимальної потужності.
Основний ланцюг інвертора:
Особливості інвертора AKSG-3K-SM :
Однофазний інвертор розроблений для роботи разом із електричною мережею (On-Grid). За відсутності напруги зовнішньої мережі робота інвертора припиняється до відновлення робочих параметрів.
Характеристики
Постійна напруга – DC
Максимальна потужність фотомодулів – 3 кВт
- 1 MPPT. Кількість входів-2.
- Напруга повного завантаження MPPT 150-450В.
- Діапазон напруги, що відстежується 250-950В.
- Номінальна вхідна напруга DC від фотомодулів-360 Ст.
- Максимальна напруга DC від фотомодулів -500 В.
- Максимальний струм на МРРТ-20А.
Змінна напруга – АС
- Номінальна потужність на виході 3 квт.
- Кількість фаз – 1 шт.
- Допустимий діапазон напруги мережі – 220В; 50-2 Гц.
- Максимальний струм – 15 А.
Загальні
- ККД – 97,5%.
- Робоча температура -25 до +60 град.
- Ступінь захисту – IP65.
- Габаритні розміри – 316×475×155 мм.
- Вага – 13 кг.
Переглянути посібник з налаштування та експлуатації – AKSG інвертор 10-20 кВт
Захист мережевих інверторів Teplodom- ETI
У цій комплектації для захисту ми використовували шит власної комплектації для змінного струму AC Teplodom-ETI та шит постійного струму DC Teplodom-ETI . У нас можна замовити як бюджетну базову комплектацію захисного обладнання, так і повний комплект для захисту кожного стрінгу сонячної станції.
Серія захисного обладнання для мережевих інверторів Teplodom-ETI дозволяє виключити пошкодження фотоелектричних інверторів та фотомодулів, спричинені короткими замиканнями, різкими змінами параметрів мережі загального користування, ударами блискавки та ін.
Всі повні комплектації щитів Teplodom-ETI мають 2-й клас захисту від перенапруги та максимальний струм спрацьовування 40 кА. Вбудований вимикач-роз’єднувач дає можливість швидко та безпечно виконати аварійне відключення станції.
Комутаційне обладнання
Конектори MC-4
MC4 – це стандарт герметичних роз’ємів сонячних батарей, що застосовується у всьому світі. З їх допомогою можна зібрати фотомодулі в паралельну або послідовно-паралельну сонячну батарею.
Цей товар складається з двох основних пластикових конекторів: позитивного (1 штука) і негативного (1 штука) контакторів (тато і мама — повсякденна назва) та двох втулок покритих сріблом.
Оскільки всі виробники (точніше всі заводські виробники) випускають сонячні батареї з даним типом конекторів, то конектори MC4 підходять для комутації між собою сонячних батарей як Європейських, так і Азіатських виробників. Застосування конекторів MC4 полегшує монтаж сонячних панелей та забезпечує надійне герметичне погодне з’єднання.
Параметри гнізда MC4:
- Максимальний робочий струм, А – 30
- Максимальна робоча напруга, В – 1000
- Довжина роз’єму, мм. – 56
- Діаметр роз’єму, мм. – 17
- Діаметр контакту, мм -4
- Максимальний переріз кабелю: – 4 чи 6 кв.мм.
- Температура експлуатації – від -40 ° C до +90 ° C
- Клас захисту в підключеному стані – IP67
Кабель АВВГ 4х16
Кабель силовий алюмінієвий АВВГ застосовується для стаціонарного прокладання в системах побутової та промислової електропроводки. Кількість жил 4. Товщина струмопровідної жили 16 мм.
Кабель для сонячних систем
Кабель призначений для комутації фотоелектричних систем. Ідеально підходить для невеликих приватних сонячних станцій. Застосування цього кабелю дозволить уникнути можливих проблем при експлуатації сонячних батарей та спрощує монтаж станції. Кабель чорного кольору зазвичай застосовується для мінусового провідника, червоний кабель для плюсового провідника.
Характеристики виробу відповідають технічним стандартам. Кабель стійкий до несприятливого впливу довкілля.
Кількість елементів комутаційного обладнання для наших базових сонячних систем вирахована з умов оптимального розташування фотомодулів та інвертора.
Комплект металевих конструкцій на скатний дах
Вибір монтажних конструкцій – важливий етап проектування сонячної станції. Насамперед ми звертаємо увагу до якість товару, т.к. наші сонячні системи повинні працювати понад 30 років з мінімальним обслуговуванням. На даний момент наша фірма може запропонувати декілька видів монтажних конструкцій із алюмінію та сталі від різних виробників.
У базовій комплектації використані алюмінієві або сталеві оцинковані профілю та алюмінієві притискні елементи для монтажу фотомодулів на скатний дах з кутом до 60 градусів з металочерепиці. Це універсальне, довговічне та оптимальне за ціною рішення. Дані кріплення дають можливість розташувати фотомодулі як вертикально, так і горизонтально.
Наша монтажна бригада професійно виконає встановлення кріпильних конструкцій у найкоротші терміни.

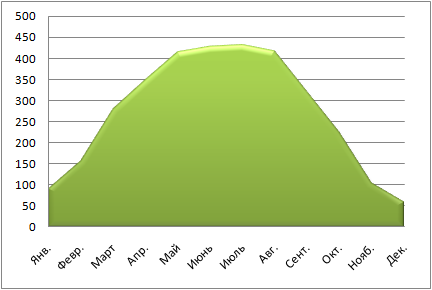

Графік продуктивності сонячної станції 3 кВт, кВт * год
Термін окупності сонячної станції 3 кВт – 4,0 років
